住宅小区、高业中心、厂矿企业、机场、车站、学校等场所
突出优势损耗低、节能、运行经济、免维护、工艺结构先进、抗短路、雷电冲击水平高外，还具有阻然、防潮、防尘、噪声低等特点
全国24小时销售热线:
186-5226-8818

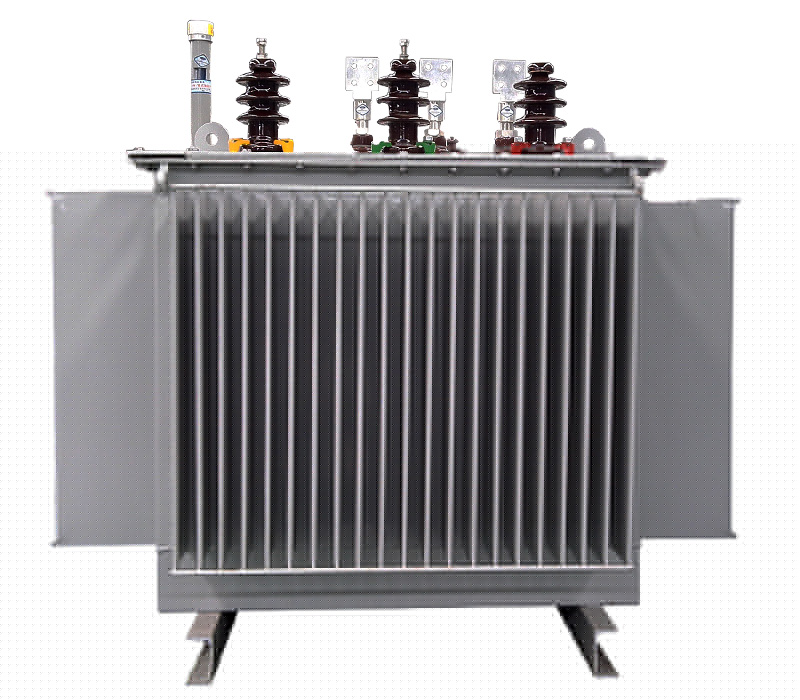

本公司研发生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪声、高效率的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。
执行标准
GB 1094 电力变压器
GB/T 15164 油浸式电力变压器负载导册
GB/T 6451 三相油浸式电力变压器技术参数和要求
GB 2536 变压器油
GB 311.1 高压输变电设备的绝缘配合
JB/T 501 电力变压器实验导册
GB 10237 电力变压器绝缘水平和绝缘实验外绝缘的空气间隙
DL/T 572 变压器运行规程
产品特点
1、变压器铁芯采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁芯进行绑扎，保证铁芯的紧实度，降低噪声。
2、高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构。630kVA及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。
3、变压器连接组采用Dyn11,减少谐波对电网的影响，改善供电质量。
4、变压器为全密封结构，延长使用寿命，免吊芯，免维修。
5、实测噪声值低于标准。
本系列变压器经正常运输后，不需要吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。
使用条件
1、最高环境温度：+40℃
2、最低环境温度：-25℃
3、海拔高度：<1000m
4、最高月平均相对湿度：90%（20℃）
5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。
S11型10KV双绕组系列主要产品性能参数：
| 型号 |
额定容量（KVA) |
联结组标号 | 电压组合（KV) | 空载损耗（W） | 负载损耗（ W) | 空载电流（%） | 短路抗阻（%） | ||
| 高压 | 分接范围 | 低压 | |||||||
| S11-M-30 | 30 | Yyn0或Dyn11 |
6 6.3 10 10.5 11 |
±5%或±2*2.5% | 0.4 | 100 | 660 | 2.3 | 4.0 |
| S11-M-50 | 50 | 130 | 870 | 2.0 | 4.0 | ||||
| S11-M-63 | 63 | 150 | 1040 | 1.9 | 4.0 | ||||
| S11-M-80 | 80 | 180 | 1250 | 1.9 | 4.0 | ||||
| S11-M-100 | 100 | 200 | 1500 | 1.8 | 4.0 | ||||
| S11-M-125 | 125 | 240 | 1800 | 1.7 | 4.0 | ||||
| S11-M-160 | 160 | 280 | 2200 | 1.6 | 4.0 | ||||
| S11-M-200 | 200 | 340 | 2600 | 1.5 | 4.0 | ||||
| S11-M-250 | 250 | 400 | 3050 | 1.4 | 4.0 | ||||
| S11-M-315 | 315 | 480 | 3650 | 1.4 | 4.0 | ||||
| S11-M-400 | 400 | 570 | 4300 | 1.3 | 4.0 | ||||
| S11-M-500 | 500 | 680 | 5100 | 1.2 | 4.0 | ||||
| S11-M-630 | 630 | 810 | 6200 | 1.1 | 4.5 | ||||
| S11-M-800 | 800 | 980 | 7500 | 1.0 | 4.5 | ||||
| S11-M-1000 | 1000 | 1150 | 10300 | 1.0 | 4.5 | ||||
| S11-M-1250 | 1250 | 1360 | 12800 | 0.9 | 4.5 | ||||
| S11-M-1600 | 1600 | 1640 | 14500 | 0.8 | 4.5 | ||||
| S11-M-2000 | 2000 | 2280 | 17820 | 0.6 | 5.0 | ||||
| S11-M-2500 | 2500 | 2700 | 20700 | 0.6 | 5.0 | ||||
| 型号 |
额定容量（KVA) |
联结组标号 | 电压组合（KV) | 空载损耗（W） | 负载损耗（ W) | 空载电流（%） | 短路抗阻（%） | ||
| 高压 | 分接范围 | 低压 | |||||||
| S11-M-30 | 30 | Dyn11 |
20 |
±5% | 0.4 | 90 | 660 | 2.1 | 5.5 |
| S11-M-50 | 50 | 130 | 960 | 2.0 | 5.5 | ||||
| S11-M-63 | 63 | 150 | 1145 | 1.9 | 5.5 | ||||
| S11-M-80 | 80 | 180 | 1370 | 1.8 | 5.5 | ||||
| S11-M-100 | 100 | 200 | 1650 | 1.6 | 5.5 | ||||
| S11-M-125 | 125 | ±5%或±2*2.5% | 240 | 1980 | 1.5 | 5.5 | |||
| S11-M-160 | 160 | 290 | 2420 | 1.4 | 5.5 | ||||
| S11-M-200 | 200 | 330 | 2860 | 1.3 | 5.5 | ||||
| S11-M-250 | 250 | 400 | 3350 | 1.2 | 5.5 | ||||
| S11-M-315 | 315 | 480 | 4010 | 1.1 | 5.5 | ||||
| S11-M-400 | 400 | 570 | 4730 | 1.0 | 5.5 | ||||
| S11-M-500 | 500 | 680 | 5660 | 1.0 | 5.5 | ||||
| S11-M-630 | 630 | 810 | 6820 | 0.9 | 5.5 | ||||
| S11-M-800 | 800 | 980 | 8250 | 1.8 | 6.0 | ||||
| S11-M-1000 | 1000 | 1150 | 11330 | 0.7 | 6.0 | ||||
| S11-M-1250 | 1250 | 1350 | 13200 | 0.7 | 6.0 | ||||
| S11-M-1600 | 1600 | 1630 | 15950 | 0.6 | 6.0 | ||||
| 电压等级kv | 最高运行电压kv（有效值） | 额定短时工频耐压kv（有效值）1分钟 | 额定电雷冲击耐受电压kv（峰值） | |
| 全波 | 截波 | |||
| 0.4 | 0.46 | 5 | 75 | 85 |
| 10 | 12 | 35 | ||
| 20 | 23 | 55 | 125 |
140 |
